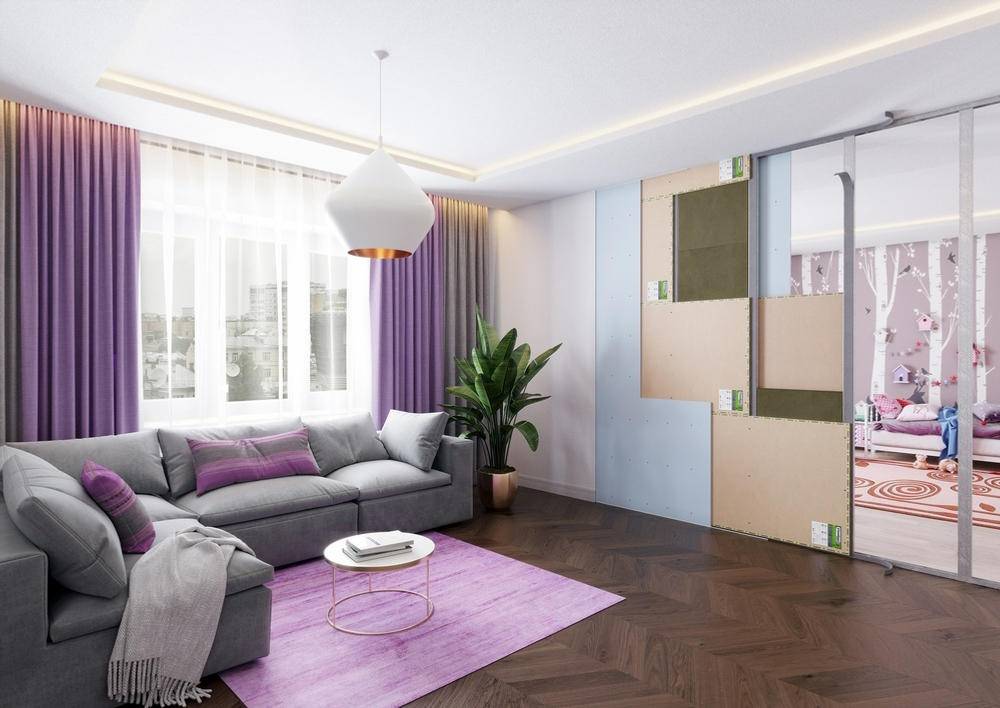

Панель SoundGuard Standart − инновационный звукоизоляционный материал, который благодаря своим физико-механическим свойствам обеспечивает снижение проникающего шума в широком диапазоне частот.
Панель является основным элементом при возведении каркасных и бескаркасных звукоизоляционных конструкций. Состоит из нескольких слоев целлюлозного каркаса, заполненного кварцевым наполнителем. Эффективность SoundGuard Standart достигается за счет массивности, высокой плотности панели, многослойности гофрированного картона и мелкодисперсного кварцевого наполнителем высокого качества, обожженного при температуре 800°С.
Звукоизоляционные панели SoundGuard Standart применяются в качестве внутреннего звукоизолирующего слоя для:

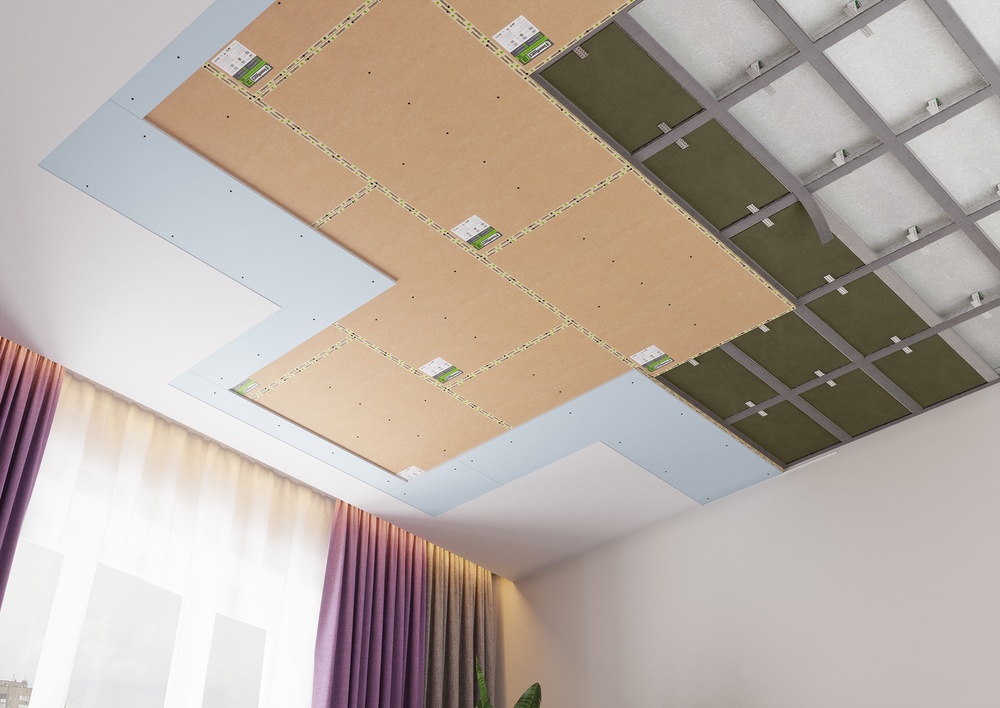

- каркасной обшивки потолков, стен и перегородок;
- бескаркасной обшивки стен.
Для заклеивания торцов панелей в местах среза потребуется клейкая лента SoundGuard Tape.
Показатель звукоизоляции перегородки толщиной 150 мм из смонтированных на металлическом каркасе (Rw) - 60 дБ
При креплении панелей на стену с облицовкой из одного листа гипсокартона, дополнительная звукоизоляция составляет - 8 дБ
Панели, уложенные под ламинат, паркет на перекрытии, приводят к понижению ударного шума на 28-36 дБ
Конструкция на относе с использованием панелей и виброизоляционных креплений SoundGuard обеспечивает дополнительную звукоизоляцию (Rw) - 24 дБ
Монтаж
Звукоизоляционные панели SoundGuard Standart применяются как в каркасных, так и в бескаркасных системах звукоизоляции.

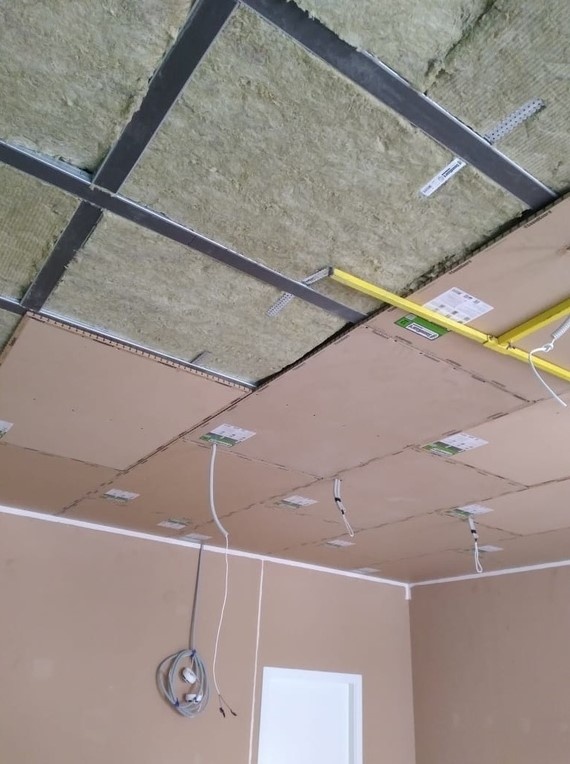

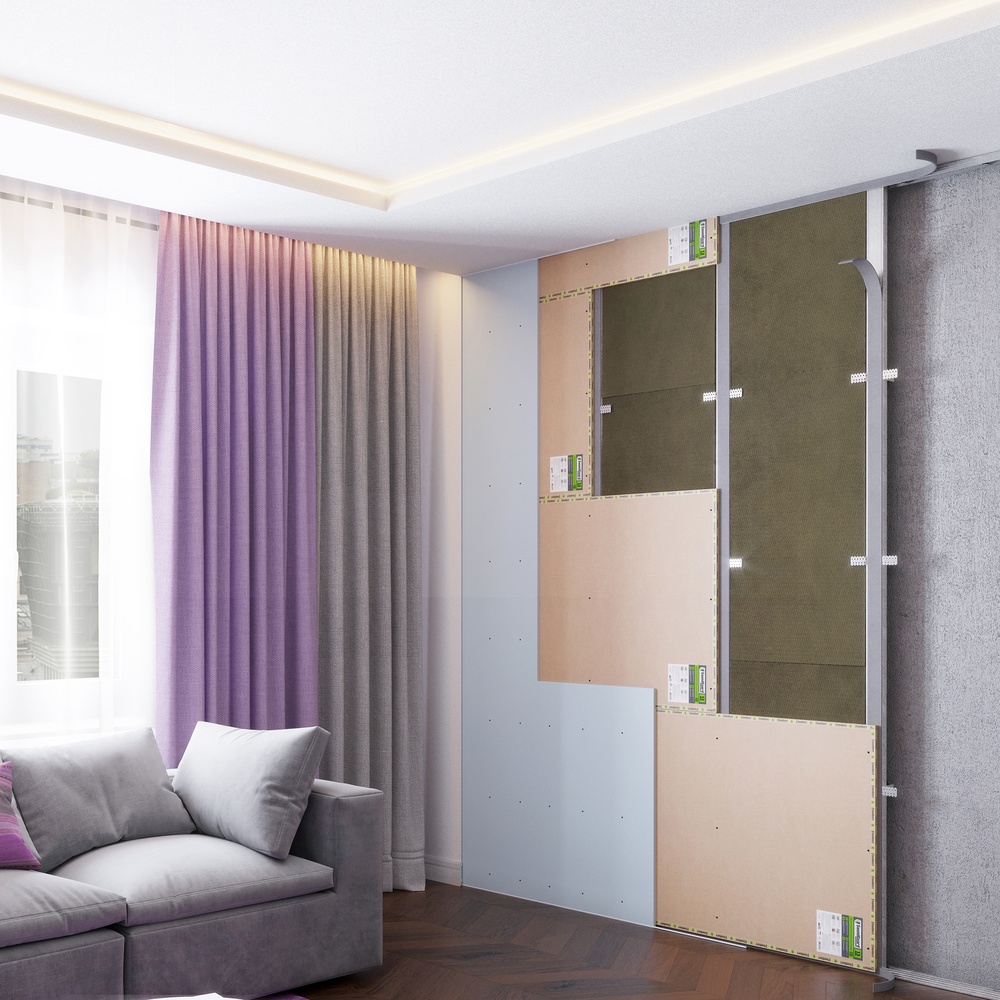

1) В каркасных системах звукоизоляции, монтаж панелей выполняется на металлический каркас саморезами ГМ 3,5х32.

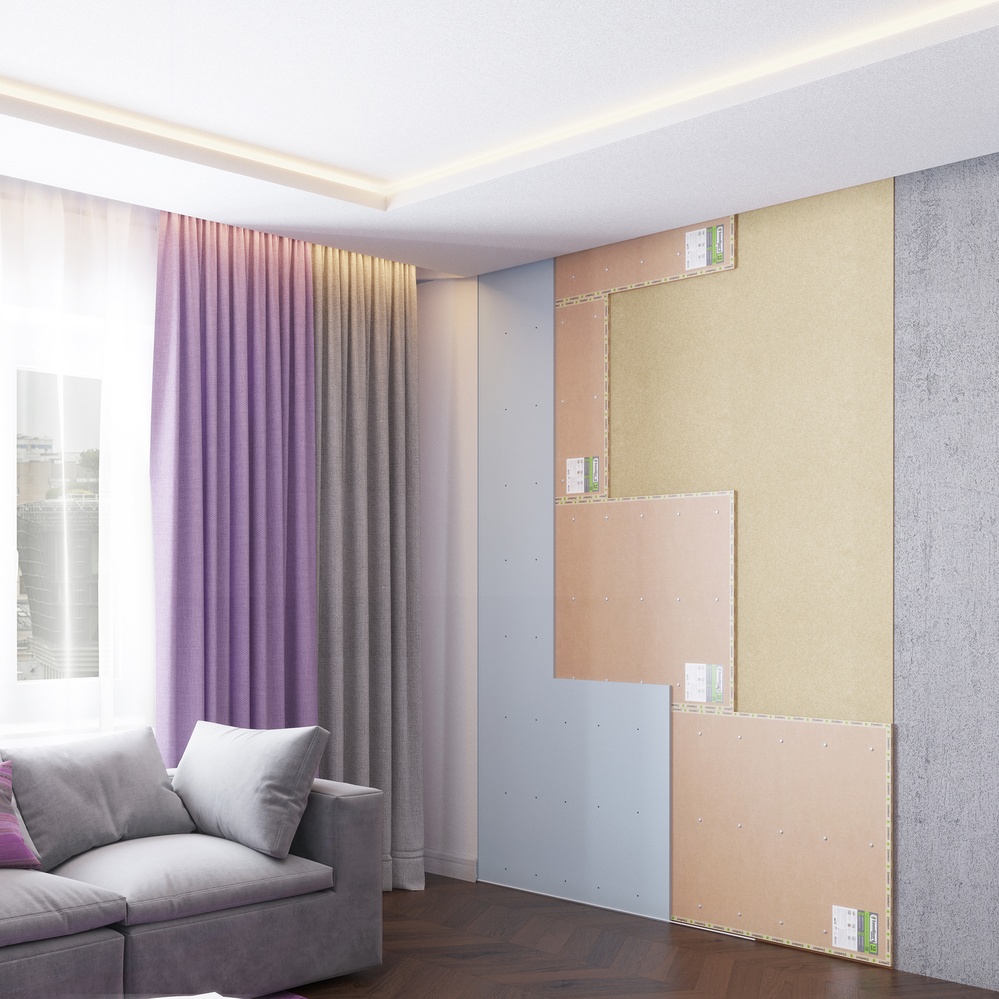

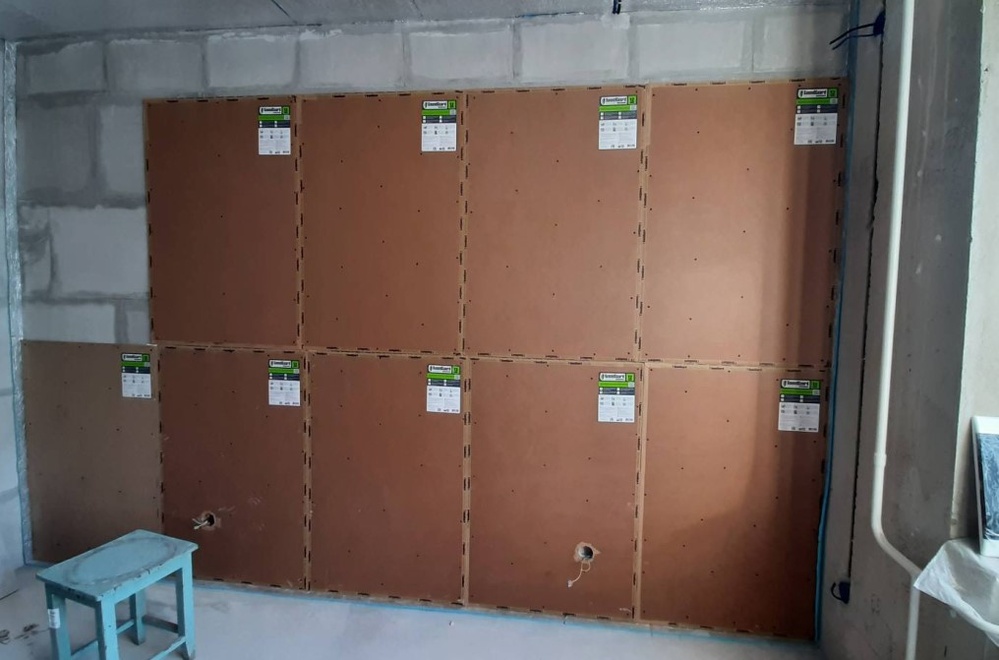

2) В бескаркасных системах звукоизоляции, монтаж панелей выполняется к стене акустическими дюбель-гвоздями в заранее просверленные отверстия.

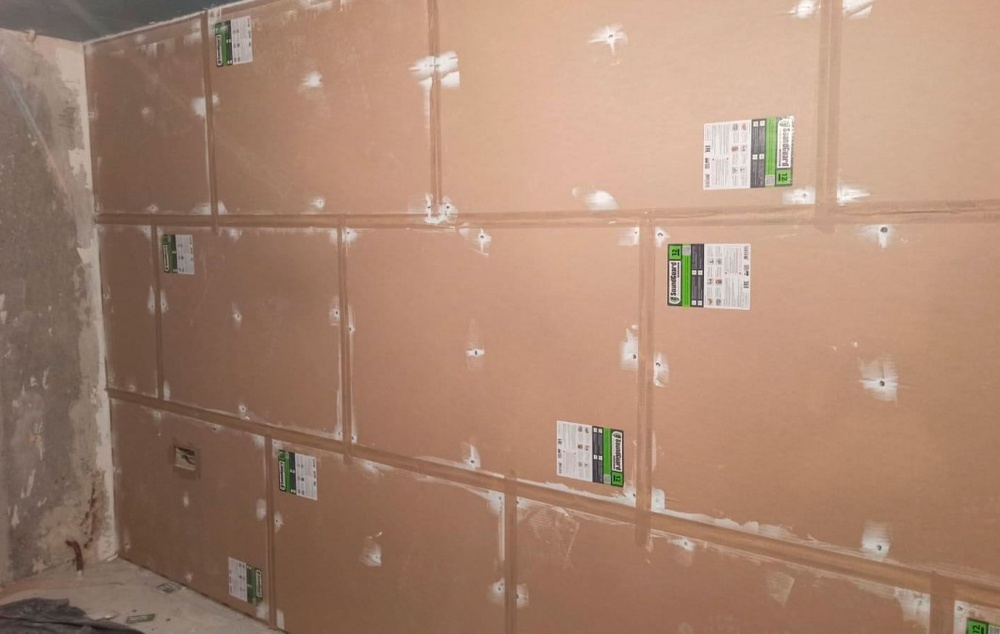

Шляпки саморезов и дюбель-гвоздей утапливают на 1 мм в тело панели. Все места установки саморезов или дюбель-гвоздей необходимо промазать виброакустическим герметиком SoundGuard. На одну панель требуется не менее 12 крепежных изделий. Места стыков между панелями заполняются герметиком в процессе монтажа. Панели устанавливаются вразбежку относительно предыдущего ряда панелей, так, чтобы швы не совпадали.

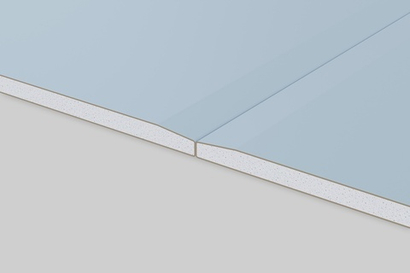

В качестве финишной облицовки мы рекомендуем применять звукоизоляционный гипсокартон Gipsofon.
Обработка
Панели режутся ножовкой, электролобзиком, циркулярной пилой или строительным ножом. При резке возможно незначительное высыпание наполнителя. Кромка спила оклеивается фирменным скотчем SoundGuard Tape.
Важно! Звукоизоляционные панели не являются влагостойкими! До начала монтажа панелей должны быть завершены все работы, содержащие «мокрые» процессы. До начала монтажных работ панели необходимо выдержать в помещении в горизонтальном положении не менее 48 ч. при температуре не ниже 16 °С. В процессе монтажа температура в помещении должна быть не ниже +18 °С. Влажность воздуха должна быть не более 60 %, влажность стен и пола – не более 2%.
